引言

?

城建檔案是城市建設中形成的具有保存價值的文字、圖表、影像等各種載體的技術資料，是歷史的真實記錄，是社會的寶貴財富，是人們研究歷史、總結規律、規劃未來的信息源泉。長沙城建信息中心其前身長沙市城建檔案館成立于1980年，為國家第一批城建信息中心，承載著長沙城建資料的收藏、整理與共享使命。館藏的老地圖其繪制技術及所示的位置與現代地圖大體相近，這不僅是我國，也是世界上現存最早、科學水平相當高的實用性的彩色地圖，它為我國地圖史的研究提供了重要的資料，被世界譽為“驚人的發現”。更是城建信息中心最珍貴的資料之一。

?

腳踏這片浸潤著城市建設史的土地，馬王堆漢墓帛畫中“井”字街巷的規劃智慧，從漢代夯土城墻到明清“九門九關”的城垣變遷，皆在腦海中浮現。這座建筑作為城市建設記憶的容器，理應成為長沙營城史的立體表達，讓檔案的靜與城市的動相融，這一初衷成為設計創作的核心執念。

長沙市城建檔案館及館藏老地圖

?

基本情況

?

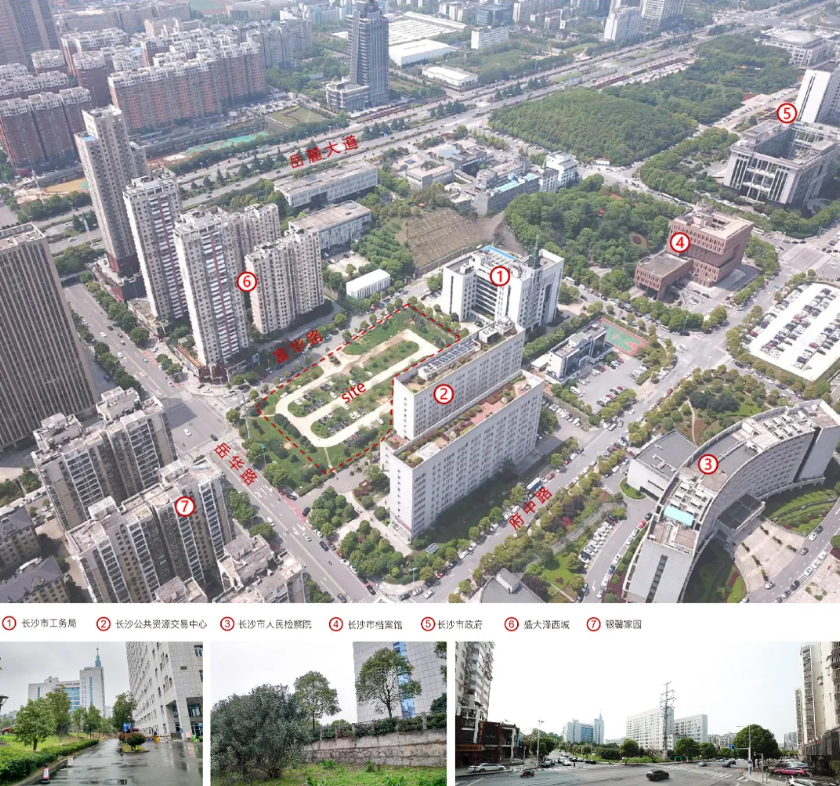

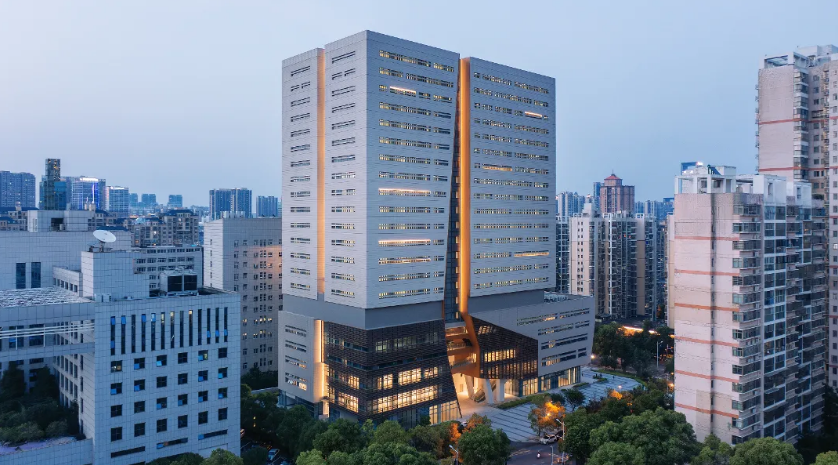

項目坐落于岳麓大道以北、岳華路以西，緊鄰長沙市政府，是城市核心發展軸的關鍵節點。場地呈狹長形態，東西向存在5米自然高差，周邊建筑平鋪而密集，場地在80米高度可遠眺湘江。

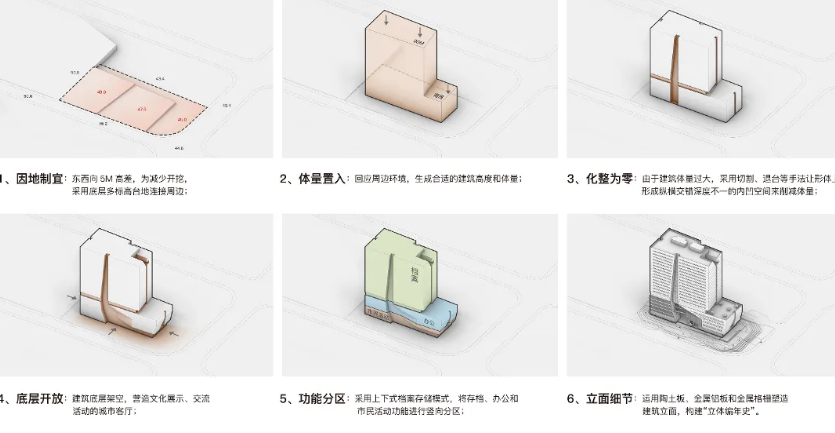

面對城市信息中心功能的大體量需求與狹長地塊上建筑對城市的壓迫感之間的矛盾，我們從場地東西向5米高差為設計切入點，通過"雙首層"策略將地形劣勢轉化為立體公共空間，架空層與活動平臺形成城市活力紐帶。8925㎡的狹長用地上，51672㎡的建筑體量通過"峽谷式"多向架空、"像素化"切割等手法消解壓迫感，與周邊密集建筑形成和諧對話。

?

?

設計表達

?

1. 地圖——延續城脈記憶

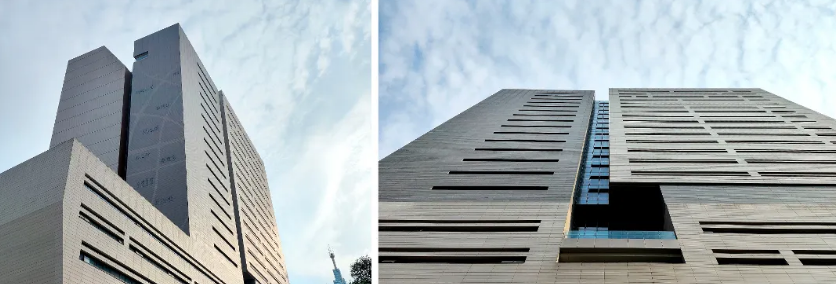

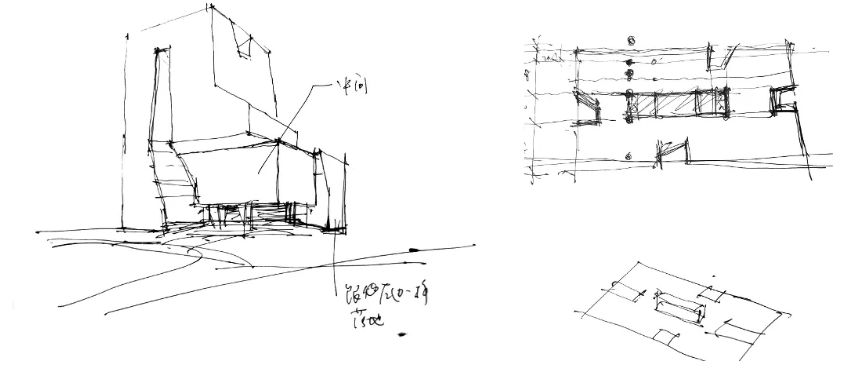

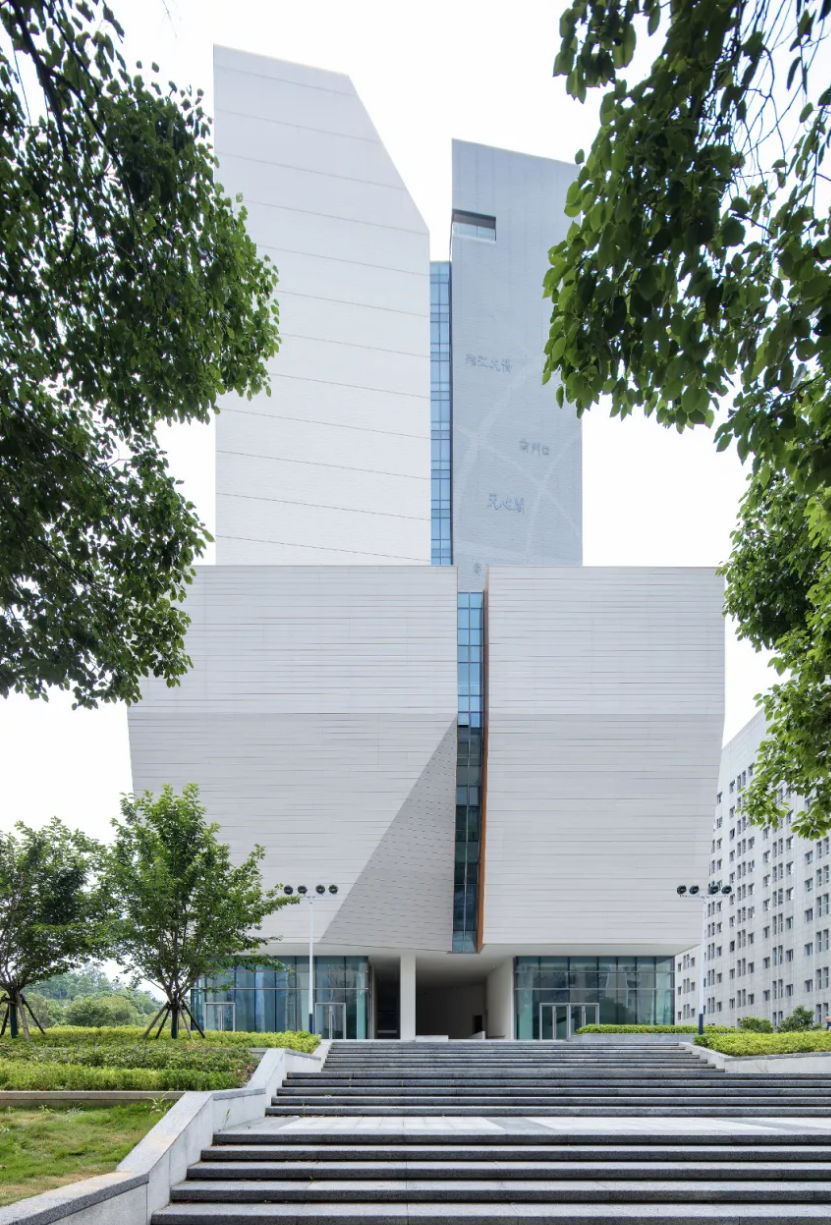

設計以“砌筑的城市”為靈感，將長沙城建史化作一部立體的“石頭史書”。采用“跡憶”的設計語言，將城墻、街巷、橋梁、江水等城市記憶刻入建筑肌理，抽象的“井”字形布局在立面縱橫切分出深淺不一的峽谷式內凹空間，如歷史長河沖刷的印記，既將龐大體量化整為零，消解臨街壓迫感，又通過光影變化賦予建筑生命感知。深色陶板幕墻陰刻出老城肌理，沖刷出長沙城一直未曾改變的中心節點；塔樓庫房在無采光要求的條件下，巧妙運用錯位肌理的橫向條窗暗喻刻入“史書”的文字，又仿佛遙遠深邃的目光，注視著三千年的城市變遷。

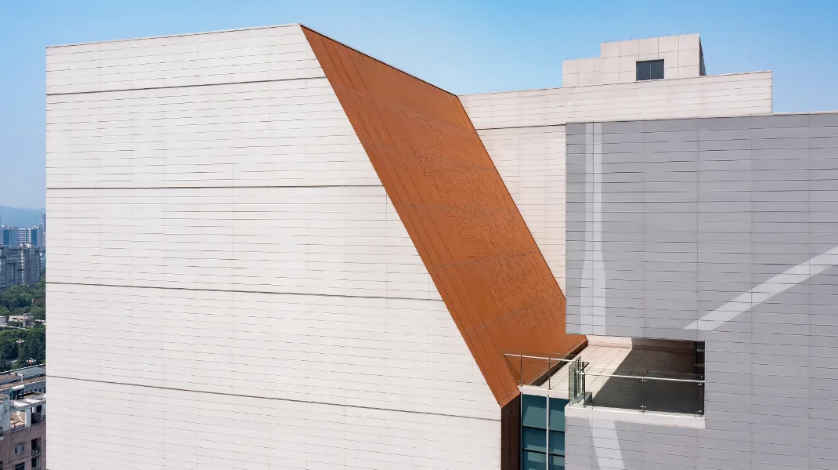

建筑頂部退臺形成的空中文化沙龍、瞭望平臺形如天心閣的城墻洞口，可以遠眺湘江。側墻上利用銹蝕鋼板刻印的古城邑圖若隱若現，展示從古到今的城市發展的脈絡。

?

2. 裂痕——城市有機織補

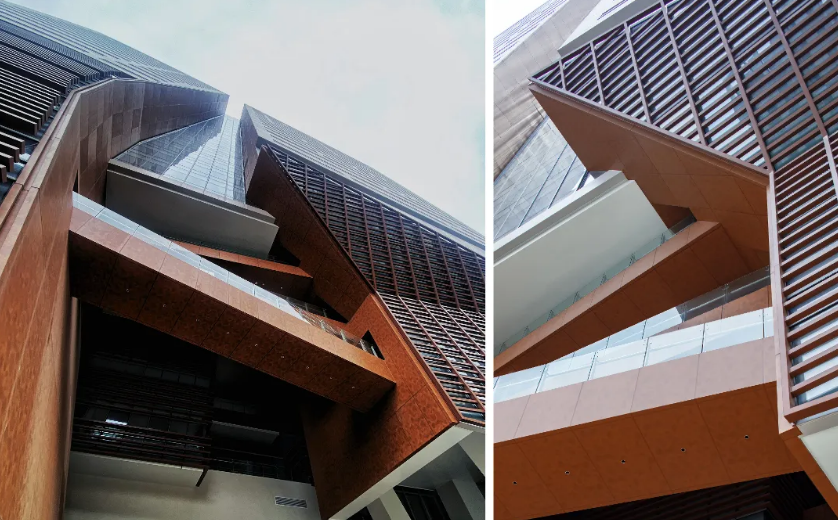

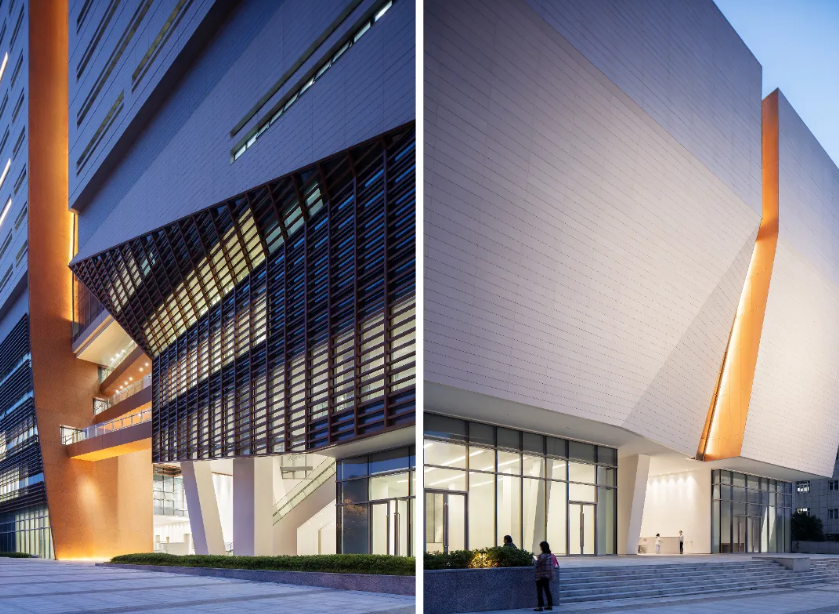

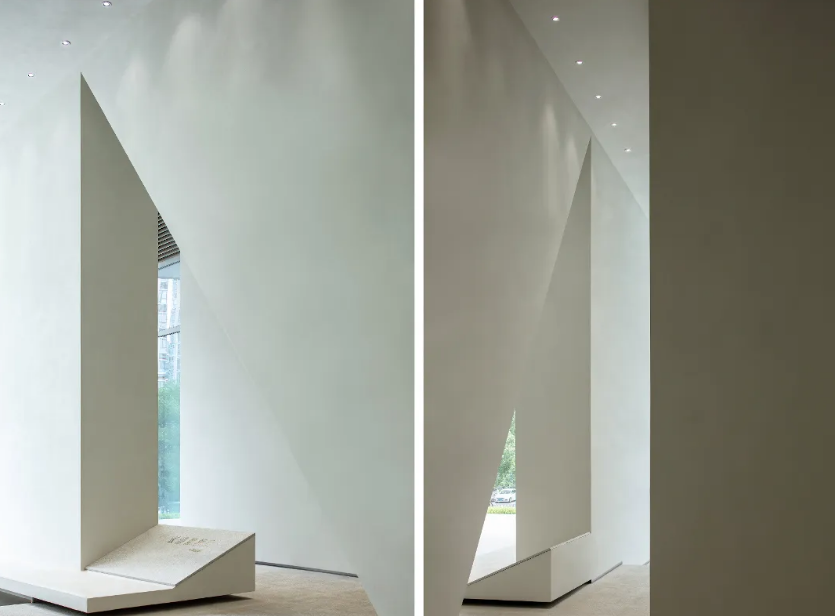

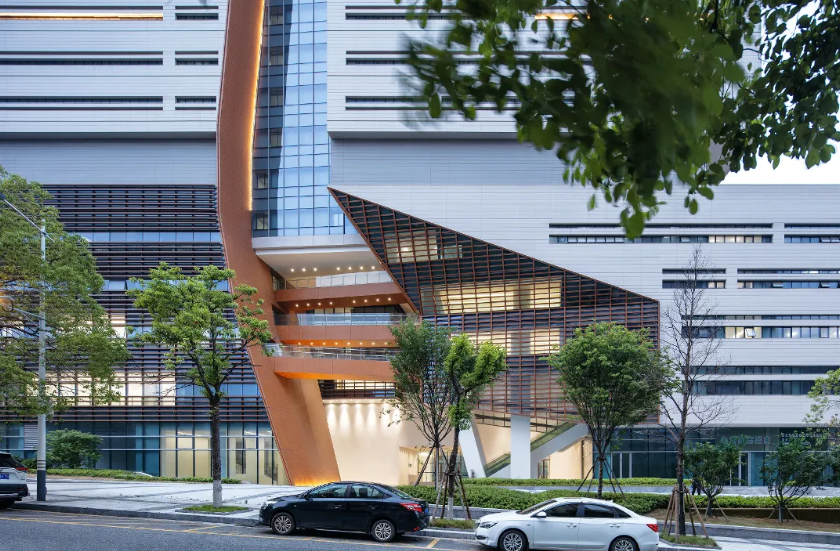

建筑為消解體量，形成東西南北四條凹槽，南部的主入口處上下貫通，斜切開洞，更是如歷史長河般傾瀉而下。中間結合二、三層展陳查閱空間的錯落分布，形成多條錯動的走廊，將東西兩個建筑體塊自然連接，滿足市民查閱檔案、參觀展覽、休閑交流等多元需求，也仿佛城市裂痕的有機織補，給人強烈的視覺沖擊。

這些特色節點的實現依托創新型鋼混凝土組合結構體系。針對穿層柱、斜柱難點，梁柱內設置型鋼以增強抗彎受拉性能；采用鋼支模解決人工挖孔樁塌孔問題，保障單樁承載力達標。同時因存在扭轉不規則、樓板不連續等不規則項，采用YJK與MIDAS雙軟件對比計算小震彈性響應；明確中震、大震各階段性能水準；補充彈性時程及動力彈塑性分析，確保層間位移角合規；細化關鍵構件專項分析，優化設計保障受力安全。

?

3. 石書——懸浮空中庫房

項目突破傳統檔案館的封閉保管模式，向圖書館、博物館功能延伸，實現公共資源集約化與開放式管理，推動檔案資源從“封閉庫房”向“公共共享空間”轉型。針對長沙濕熱氣候及狹小地塊的局限，項目將檔案庫房“懸浮”于塔樓部分，形成垂直上下分區，管理安全方便的同時留出下部開放空間，構建功能與技術深度融合的有機整體。

?

裙房及首層對外開放；二層集中布置查詢、閱覽及陳列展示功能，大扶梯連通首層架空層，拓展公共流線；三至五層為內部辦公與檔案整理用房，與上部庫房便捷聯動且隔離外部干擾；六至二十二層為檔案庫房，以核心筒為中心劃分為三個庫區，最短走道連接，提升管理效率。

?

考慮檔案安全至上，選用特殊玻璃有效吸收紫外線，設置雙層墻體，空調采用恒溫恒濕機組保持庫房濕度穩定，采用高壓細水霧消防系統保障檔案安全。

?

4. 長廊，城市多維體驗

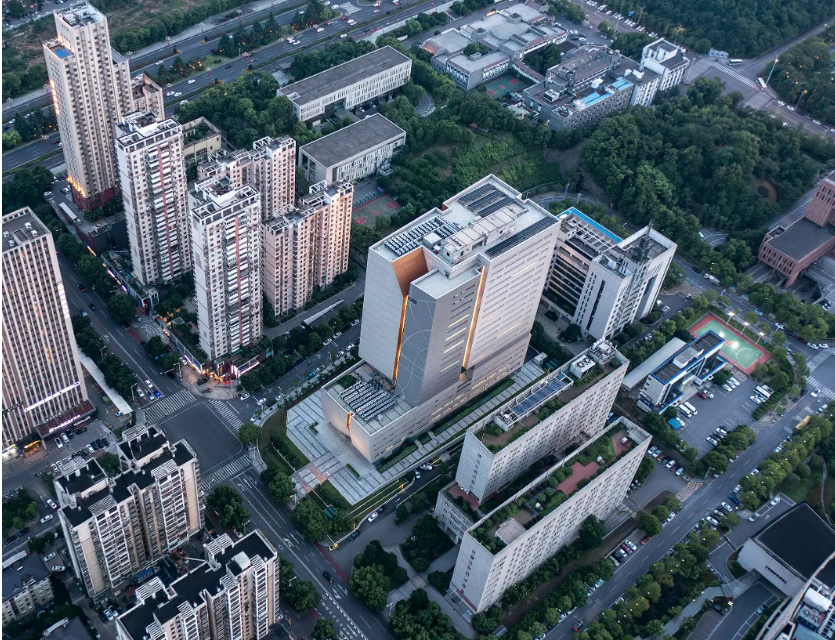

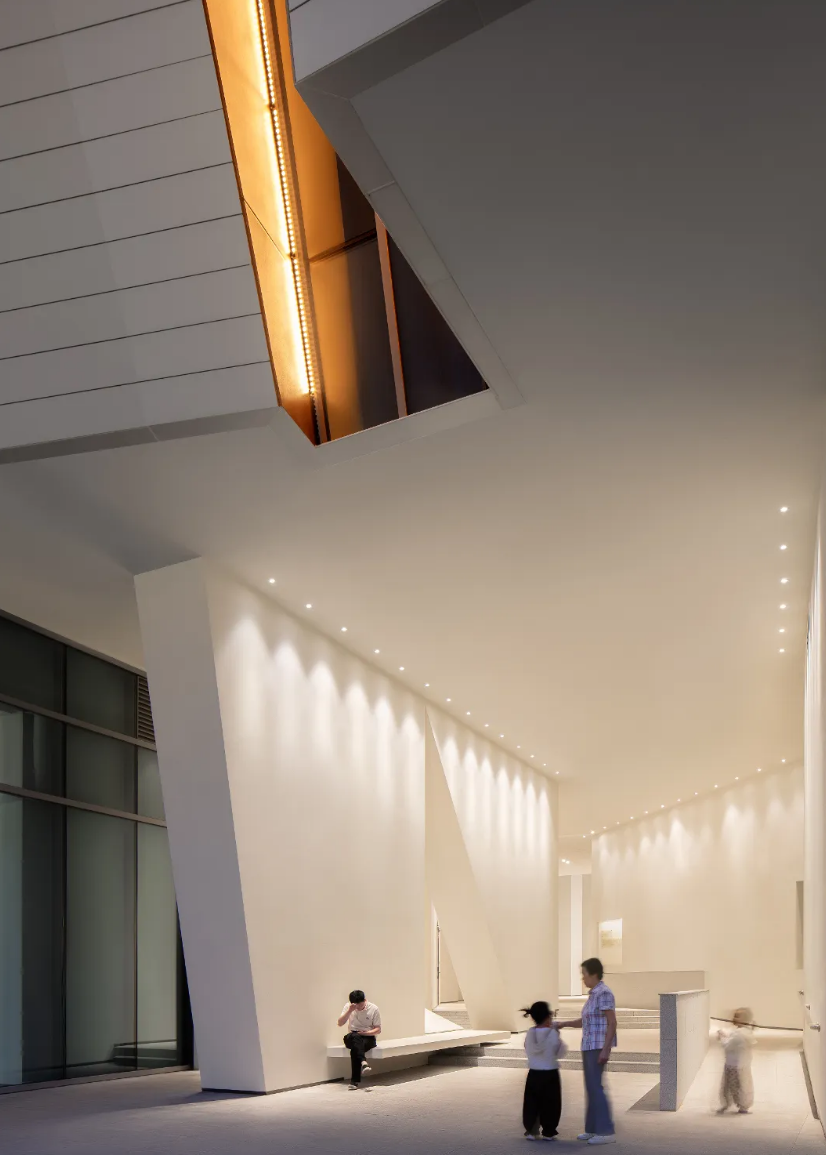

首層架空長廊多方位向城市開放，景觀鋪裝抽象化長沙縱橫交錯的街道肌理，與建筑立面設計語言統一，從建筑延伸至場地的“街巷”，讓市民穿行其間如穿梭在長沙三千年城建歷史中；編年史地磚與景觀銘牌散落其中，每一步皆是對城市記憶的觸碰。三層臺地巧妙化解5米地形高差，將場地與城市自然融合，東側出入口結合臺階設置停留空間，為人行道留足緩沖，拾級而上與頂部空中觀景平臺遙相輝映，形成建筑-景觀-室內三者融合的多維視角。

最終形成的是一部可閱讀的城建史詩——當參觀者穿越"時空隧道"長廊，漢代城邑圖的夯土聲與智能建造的嗡鳴在此共鳴，共同詮釋"以水為脈，以城為書，以民為魂"的營城初心。打開給市民的城市空間，再次成為溫暖的記憶的載體。

5. 智慧低碳，構筑綠色標桿

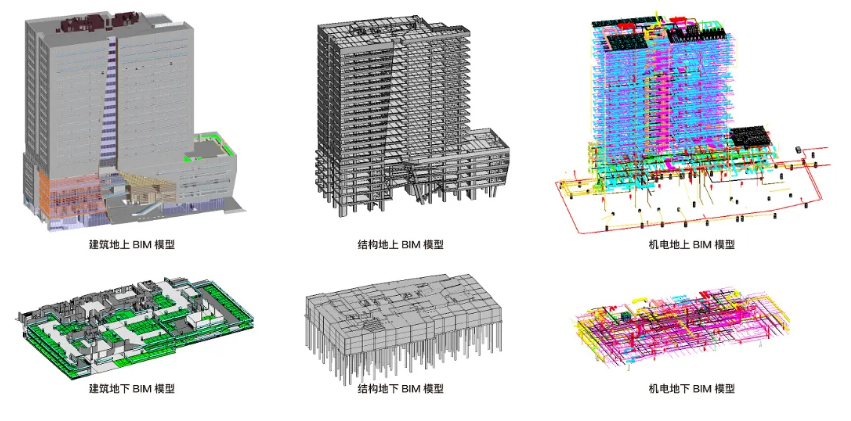

智慧層面，以IBMS+BIM高度集成化平臺為核心，實現建筑實體與數字模型的動態交互，破解信息孤島難題；BIM與物聯網全域感知技術支撐精細化管控，管線綜合與模塊化機房提升工程品質，高精度環境傳感、智能安防終端為檔案安全筑牢防線，讓沉睡的工程圖紙在數字空間重生。同時系統性應用“四新技術”，BIM優化設計減少材料浪費，模塊化產品降低施工損耗，能源管理、樓宇自控與智能照明聯動，實現精細能源調控。

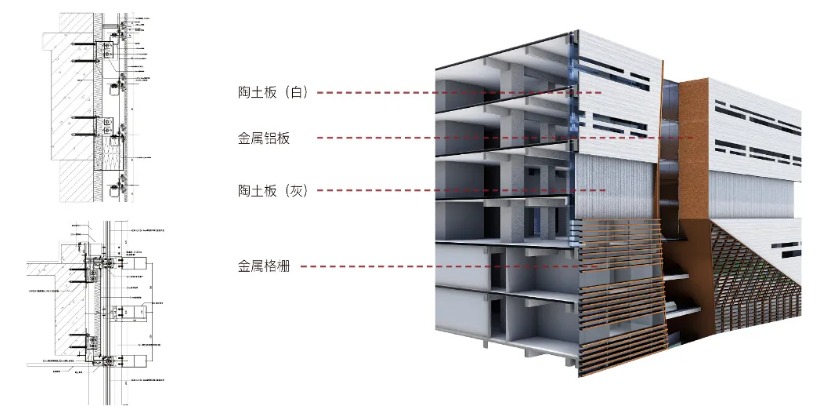

綠色層面，始終遵循因地制宜、被動優先、主動優化原則，讓綠色融于設計細節。借勢地形打造臺地與架空層，南側內凹主入口通高灰空間與空中花園形成立體“風道”，最大化實現自然通風與采光；屋頂鋪設光伏板進行綠色發電；干掛陶板與水平內收的“檐下空間”打造高效水平遮陽，種植屋面、通風架空屋面與檔案庫區雙層外墻，大幅提升建筑保溫隔熱性能。外立面陶板以天然陶土為原料，環保可回收且兼具保溫、降噪、耐久性能。

?

結語

?

從場地踏勘到方案落地，從圖紙繪制到建筑落成，建筑從狹長地塊中生長，從鋼筋水泥化作融于城市、充滿溫度的公共空間，恰如長沙這座城市，在三千年營城歲月中不斷生長、蛻變。

在這座“會呼吸的檔案庫”里，BIM技術讓沉睡的工程圖紙在數字空間重生。穿過“長沙三千年”的架空展廊，西漢的城邑圖與今日的智慧城市模型在虛擬空間中對話——原來三千年來，長沙人營城的智慧始終未變：以水為脈，以城為書，以民為魂。

?

項目信息

項目名稱：長沙城建信息中心

項目類型：文化建筑

設計方：中機國際羅勁工作室

項目總設計師——羅勁

項目負責人——李克

建筑設計——羅勁、李克、張程、李蕾、陳小明、劉佳、郭坤、楊丹

結構設計——江昊、朱江、易永鋒、李小川、樊鑫淼、米曉玲

電氣設計——陳展翔、趙津津、程衛權

給排水設計——卓運紅、李劍、楊思琴

暖通設計——陳迪、陸凌

景觀設計——程啟

室內設計——沈清君、周孛蓓、王志、彭韻

幕墻亮化設計——張紅良、徐錚、何賽男、曾旭

基坑支護——魏濤、劉利松、李亮、王露

項目地址：湖南省長沙市

建筑面積：67161.59㎡

攝影版權：夏至、羅勁工作室

客戶：長沙市鐵路建設投資開發有限公司

合作單位：悉地國際設計顧問（深圳）有限公司
